Когда компьютеры были маленькими... А в общем-то актуальность наличия нуль-модемного кабеля есть и сегодня. Многие сетевые устройства типа маршрутизаторов доступны к управлению только через последовательный COM порт. Для того, чтобы подключить такое устройство к компьютеру необходим специальный нуль-модемный кабель, а не просто кабель для обычного модема. Нуль-модемный кабель имеет на обоих концах разьёмы "мама", в отличие от модемного кабеля где на одном конце "папа" на втором "мама". Распайка тоже несколько отличается, поэтому использование обычных переходников бессмыслено. В магазинах нуль-модемные кабели вам просто не найти. Но вы можете взять два обычных модемных кабеля для COM портов и спаять из них один нуль-модемный. Для этого надо аккуратно вскрыть разьёмы, отпаять на у одного кабеля "папу" у второго "маму", а затем припаять отпаяную "маму" на то место, где был "папа" у первого кабеля. Распайка разъёмов осуществляется в соответствие с данной таблицей:
| Номер контакта в разъеме 1 |
Соответствующий номер
контакта в разъеме 2 |
Назначение |
| 2 |
3 |
RxD |
| 3 |
2 |
TxD |
| 5 |
5 |
GND, Экран |
| 7 |
8 |
RTS |
| 8 |
7 |
CTS |
| 9 |
9 |
GND |

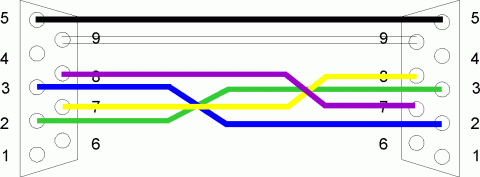

Схема.
| Для наглядности дана схема, но обратите внимание, что паять надо ориентируясь на номера ножек, а не на графическое изображение. Цвета проводов тоже могут отличаться. |
 |
| DB-9F |
DB-9F |
